數控銑床編程實例教程,建議收藏!

分享到:

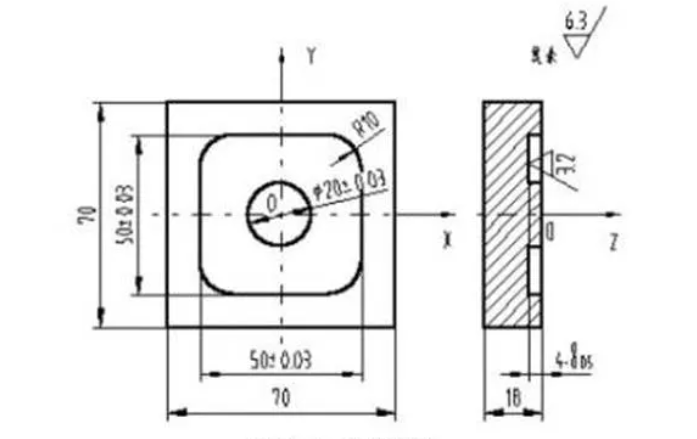

實例一:毛坯為70㎜×70㎜×18㎜板材,六面已粗加工過,要求數控銑出如圖3-23所示的槽,工件材料為45鋼。


1.根據圖樣要求、毛坯及前道工序加工情況,確定工藝方案及加工路線

1)以已加工過的底面為定位基準,用通用臺虎鉗夾緊工件前后兩側面,臺虎鉗固定于銑床工作臺上。

2)工步順序
① 銑刀先走兩個圓軌跡,再用左刀具半徑補償加工50㎜×50㎜四角倒圓的正方形。
② 每次切深為2㎜,分二次加工完。


2.選擇機床設備

根據零件圖樣要求,選用經濟型數控銑床即可達到要求。故選用XKN7125型數控立式銑床。


3.選擇刀具

現采用φ10㎜的平底立銑刀,定義為T01,并把該刀具的直徑輸入刀具參數表中。


4.確定切削用量

切削用量的具體數值應根據該機床性能、相關的手冊并結合實際經驗確定,詳見加工程序。

5.確定工件坐標系和對刀點

在XOY平面內確定以工件中心為工件原點,Z方向以工件表面為工件原點,建立工件坐標系,如圖2-23所示。

采用手動對刀方法(操作與前面介紹的數控銑床對刀方法相同)把點O作為對刀點。

6.編寫程序

按該機床規定的指令代碼和程序段格式,把加工零件的全部工藝過程編寫成程序清單。

考慮到加工圖示的槽,深為4㎜,每次切深為2㎜,分二次加工完,則為編程方便,同時減少指令條數,可采用子程序。該工件的加工程序如下(該程序用于XKN7125銑床):

N0010  G00  Z2 S800  T1  M03
N0020  X15  Y0  M08
N0030  G20  N01 P1.-2       ;調一次子程序,槽深為2㎜
N0040  G20  N01 P1.-4       ;再調一次子程序,槽深為4㎜
N0050  G01  Z2  M09
N0060  G00  X0 Y0  Z150
N0070  M02                         ;主程序結束
N0010  G22  N01                 ;子程序開始
N0020  G01  ZP1  F80
N0030  G03  X15 Y0  I-15  J0
N0040  G01  X20
N0050  G03  X20 YO  I-20  J0
N0060  G41  G01  X25 Y15       ;左刀補銑四角倒圓的正方形
N0070  G03  X15 Y25  I-10  J0
N0080  G01  X-15
N0090  G03  X-25 Y15  I0  J-10
N0100  G01  Y-15
N0110  G03  X-15 Y-25  I10  J0
N0120  G01  X15
N0130  G03  X25 Y-15  I0  J10
N0140  G01  Y0
N0150  G40  G01  X15 Y0  ;左刀補取消
N0160  G24                       ;主程序結束

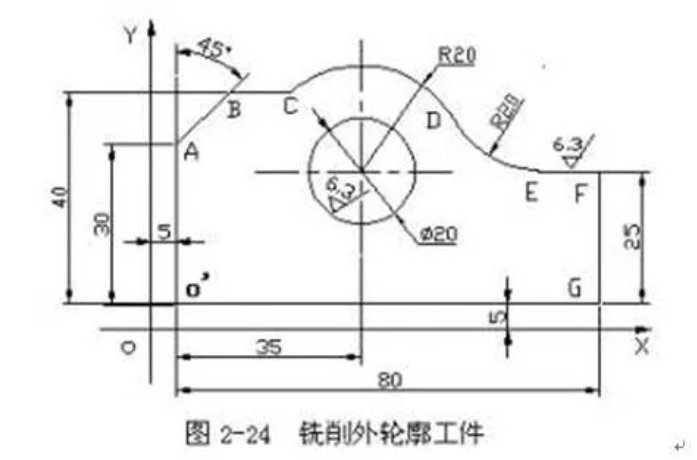

實例二:毛坯為120㎜×60㎜×10㎜板材,5㎜深的外輪廓已粗加工過,周邊留2㎜余量,要求加工出如圖2-24所示的外輪廓及φ20㎜的孔。工件材料為鋁。



1.根據圖樣要求、毛坯及前道工序加工情況,確定工藝方案及加工路線

1)以底面為定位基準,兩側用壓板壓緊,固定于銑床工作臺上
2)工步順序
① 鉆孔φ20㎜。
② 按O’ABCDEFG線路銑削輪廓。


2.選擇機床設備

根據零件圖樣要求,選用經濟型數控銑床即可達到要求。故選用華中Ⅰ型(ZJK7532A型)數控鉆銑床。


3.選擇刀具
現采用φ20㎜的鉆頭,定義為T02,φ5㎜的平底立銑刀,定義為T01,并把該刀具的直徑輸入刀具參數表中。

由于華中Ⅰ型數控鉆銑床沒有自動換刀功能,按照零件加工要求,只能手動換刀。


4.確定切削用量
切削用量的具體數值應根據該機床性能、相關的手冊并結合實際經驗確定,詳見加工程序。


5.確定工件坐標系和對刀點

在XOY平面內確定以0點為工件原點,Z方向以工件表面為工件原點,建立工件坐標系,如圖3-24所示。

采用手動對刀方法把0點作為對刀點。


6.編寫程序(用于華中I型銑床)

按該機床規定的指令代碼和程序段格式,把加工零件的全部工藝過程編寫成程序清單。該工件的加工程序如下:


1)加工φ20㎜孔程序(手工安裝好φ20㎜鉆頭)

%1337
N0010  G92X5  Y5 Z5                 ;設置對刀點
N0020  G91                                 ;相對坐標編程
N0030  G17  G00  X40 Y30          ;在XOY平面內加工
N0040  G98  G81  X40 Y30  Z-5  R15  F150   ;鉆孔循環
N0050  G00  X5 Y5  Z50
N0060  M05
N0070  M02


2)銑輪廓程序(手工安裝好ф5㎜立銑刀,不考慮刀具長度補償)

%1338
N0010  G92  X5 Y5  Z50
N0020  G90  G41  G00  X-20 Y-10  Z-5  D01
N0030  G01  X5  Y-10  F150
N0040  G01  Y35  F150
N0050  G91
N0060  G01  X10  Y10  F150
N0070  G01  X11.8 Y0
N0080  G02  X30.5 Y-5  R20
N0090  G03  X17.3 Y-10  R20
N0100  G01  X10.4 Y0
N0110  G03  X0 Y-25
N0120  G01  X-90 Y0
N0130  G90  G00X5  Y5 Z10
N0140  G40
N0150  M05
N0160  M30


看了上面的例子,我們對普通的指令有了了解,但是跟高級語言比較,其功能顯得薄弱,為了與高級語言相匹配,特地介紹宏指令。通過使用宏指令可以進行算術運算,邏輯運算和函數的混合運算,此外,宏、程序還提供了循環語句,分支語句和子程序調用語句。

在宏語句中:

變量:
#0--#49是當前局部變量
#50--#99是全局局部變量

常量:
PI,TRUE(真),F(xiàn)ALSE(假)

算術運算符:
+,-, *,/

條件運算符:
EQ “=”,NE “!=”, GT “>”,GE“>=”,LT “<”,LE “<=”

邏輯運算符:
AND, OR, NOT

函數:
SIN[],COS[],TAN[],ATAN[],ATAN2[],ABS[],INT[],SIGN[],SQRT[], EXP[]

表達式:
用運算符連接起來的常量,宏變量構成表達式。例如:100/SQRT[2]*COS[55*PI/180]

賦值語句:宏變量=表達式。例如:#2=100/SQRT[2]*COS[55*PI/180]

條件判別語句:IF,ELSE,ENDIF


格式:

IF 條件表達式
    |
ELSE
|
  ENDIF
循環語句:WHILE,ENDW
  格式:
WHILE 條件表達式
|
ENDW


下面就以宏指令編程為例,做兩個練習。

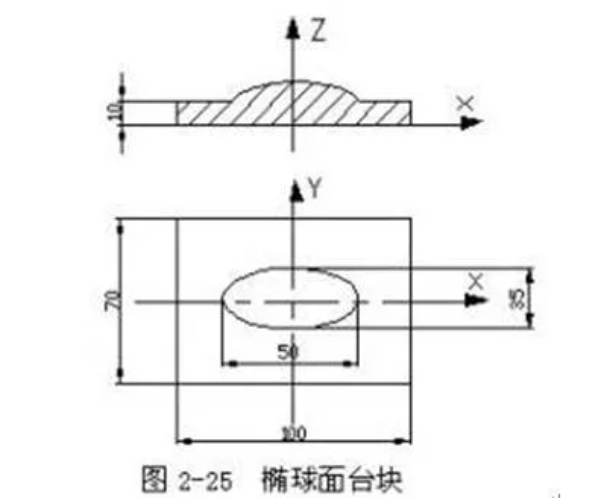

實例三:毛坯為150㎜×70㎜×20㎜塊料,要求銑出如圖2-25所示的橢球面,工件材料為蠟塊


1.根據圖樣要求、毛坯及前道工序加工情況,確定工藝方案及加工路線

1)以底面為主要定位基準,兩側用壓板壓緊,固定于銑床工作臺上。
2)加工路線
Y方向以行距小于球頭銑刀逐步行切形成橢球形成。


2.選擇機床設備

根據零件圖樣要求,選用經濟型數控銑床即可達到要求。故選用華中Ⅰ型(ZJK7532A型)數控鉆銑床。


3.選擇刀具
球頭銑刀大小f6mm。


4.確定切削用量
切削用量的具體數值應根據該機床性能、相關的手冊并結合實際經驗確定,詳見加工程序。


5.確定工件坐標系和對刀點

在XOY平面內確定以工件中心為工件原點,Z方向以工件表面為工件原點,建立工件坐標系,如圖2-25所示。

采用手動對刀方法把0點作為對刀點。


6.編寫程序(用于華中I型銑床)

按該機床規定的指令代碼和程序段格式,把加工零件的全部工藝過程編寫成程序清單。該工件的加工程序如下:


%8005(用行切法加工橢園臺塊,X,Y按行距增量進給)

#10=100                ;毛坯X方向長度
#11=70                  ;毛坯Y方向長度
#12=50                 ;橢圓長軸
#13=20                 ;橢圓短軸
#14=10                 ;橢園臺高度
#15=2                   ;行距步長
G92 X0 Y0 Z[#13+20]
G90G00 X[#10/2] Y[#11/2]  M03
G01 Z0
X[-#10/2]Y[#11/2]
G17G01  X[-#10/2] Y[-#11/2]
X[#10/2]
Y[#11/2]
#0=#10/2
#1=-#0
#2=#13-#14
#5=#12*SQRT[1-#2*#2/#13/#13]
G01 Z[#14]
WHILE #0 GE #1
IF ABS[#0] LT #5
#3=#13*SQRT[1-#0*#0/[#12*#12]]
IF #3 GT #2
#4=SQRT[#3*#3-#2*#2]
G01 Y[#4] F400
G19 G03 Y[-#4]J[-#4]  K[-#2]
ENDIF
ENDIF
G01 Y[-#11/2]  F400
#0=#0-#15
G01 X[#0]
IF ABS[#0] LT #5
#3=#13*SQRT[1-#0*#0/[#12*#12]]
IF #3 GT #2
#4=SQRT[#3*#3-#2*#2]
G01 Y[-#4]  F400
G19 G02 Y[#4]J[#4] K[-#2]
ENDIF
ENDIF
G01 Y[#11/2] F1500
#0=#0-#15
G01 X[#0]
ENDW
G00 Z[#13+20]  M05
G00 X0 Y0
M02


實例四 毛坯200㎜×100㎜×30㎜塊料,要求銑出如圖2-26所示的四棱臺,工件材料為蠟塊。



掌握數控編程基本方法并在此基礎上有更大的提高,必須進行大量的編程練習和實際操作,在實踐中積累豐富的經驗。編程前,要做大量的準備工作,如:

了解數控機床的性能和規格;

熟悉數控系統的功能及操作;

加強工藝、刀具和夾具知識的學習,掌握工藝編制技術,合理選擇刀具、夾具及切削用量等,將工藝等知識融入程序,提高程序的質量;

養成良好的編程習慣和風格,如程序中要使用程序段號、字與字之間要有空格、多寫注釋語句等,使程序清晰,便于閱讀和修改;

編程時盡量使用分支語句、主程序及宏功能指令,以減少主程序的長度。

具體加工工藝和裝夾方法和其余各題一樣,這里略。


程序如下:(用于華中I型銑床)

%1978
#10=100     ;底平面EF的長度,可根據加工要求任定
#0=#10/2    ;起刀點的橫座標(動點)
#100=20     ;C點的橫座標
#1=20        ;C點和G點的縱向距離
#11=70           ;FG的長度
#20=-#10/2   ;E點的橫座標
#15=3            ;步長
#4=16       ;棱臺高
#5=3                     ;棱臺底面相對于Z=0平面的高度
#6=20            ;C點的縱座標
G92 X0 Y0 Z[#4+#5+2]   ;MDI對刀點Z向距毛坯上表面距離
G00 X0 Y0
G00 Z[#4+10] M03
G01 X[#0] Y[#11/2] Z[#5]    ;到G點
WHILE #0 GE #20              ;銑棱臺所在的凹槽
IF ABS[#0] LE #100
G01 Y[#1] F100
X0 Y0 Z[#4+#5]
X[#0] Y[-#1] Z[#5]
Y[-#11/2]
ENDIF
G01 Y[-#11/2] F100
#0=#0-#15
G01 X[#0]
IF ABS[#0] le #100
G01 Y[-#1]
X0 Y0 Z[#4+#5]
X[#0] Y[#1] Z[#5]
Y[#11/2]
ENDIF
G01 Y[#11/2]
#0=#0-#15
G01 X[#0]
ENDW
G01 Z[#4+20]
X0 Y0
X[#1] Y[#1] Z[#5]
WHILE ABS[#6] LE #1    ;銑棱臺斜面
#6=#6-#15
G01 Y[#6]
X0 Y0 Z[#4+#5]
X[-#1] Y[-#6] Z[#5]
G01 Y[-#6+#15]
X0 Y0 Z[#4+#5]
X[#1] Y[#6] Z[#5]
ENDW
G00 Z[#4+20]
G00 X0 Y0
M05
M30





參數編程

 四.參數編程與子程序

 1.參數編程

  (1)R參數

     1)本系統內存提供從R0-R299共300個參數地址。

        R0-R99----可以自由使用;

        R100-R249----用于加工循環傳遞參數;

        R250-R299----用于加工循環的內部計算參數。


     2)參數地址中存儲的內容,可以由編程員賦值,也可通過運算得出。通過    用數值、算術表達式或參數,對已分配計算參數或參數表達式的NC地址賦值來    增加NC程序通用性。


     3)賦值時在地址符之后寫入符號“=”。給坐標軸地址賦值時要求有一獨    立的程序段。


     4)計算參數時,遵循通常的數學運算規則。

     例:N10 R1=R1+1

        N20 R1=R2+R3  R4=R5-R6  R7=R8*R9 R10=R11/R12

        N30 R13=SIN(25.3)

        N40 R14=R3+R2*R1

        N50 R15=SQRT(R1*R1+R2*R2)



  (2)參數編程

     例:N10 G1 G91X=R1 Z=R2 F300

        N20 Z=R3

        N30 X=-R4

        N40 Z=-R5

         ...


 2.子程序

   ·一個零件中有幾處加工輪廓相同,可以用子程序編程。

   ·子程序調用由程序調用字、子程序號和調用次數組成。

   ·子程序調用要求占一獨立程序段。

     例:N10 L785 P4   ;調用子程序L785,運行4次。


五、循環加工指令

     加工循環是用于特定的加工過程的工藝子程序,通過給規定的計算參數賦   值就可以實現各種具體的加工。


本系統中裝有以下標準循環:

   LCYC82         鉆削、沉孔加工

   LCYC83         深孔鉆削

   LCYC840        帶補償夾具的螺紋切削

   LCYC84         不帶補償夾具的螺紋切削

   LCYC85         鏜孔

   LCYC60         線性孔排列

   LCYC61         圓弧孔排列

   LCYC75        矩形槽、鍵槽、圓形凹槽銑削
