東莞市斯耐克數控科技有限公司

產品中心

排刀機

排刀機

品牌
SNK
型號
SNK-36
起訂量
1套
付款方式
T/T,L/C
交貨時間
7個工作日

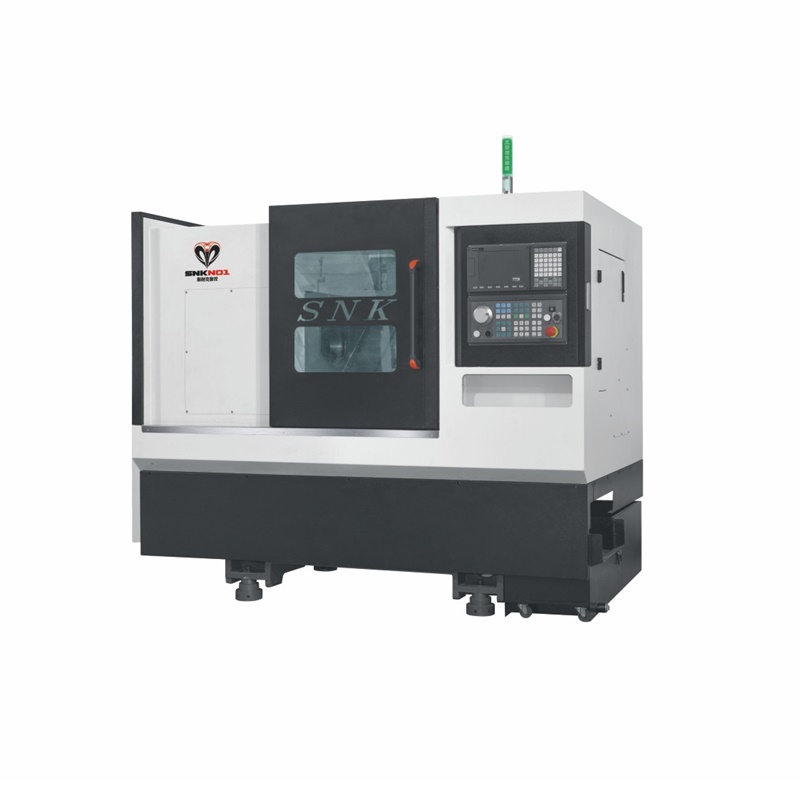

排刀機

.適用于重負荷連續切削,可保持穩定的高精度和優質的表面光潔度。

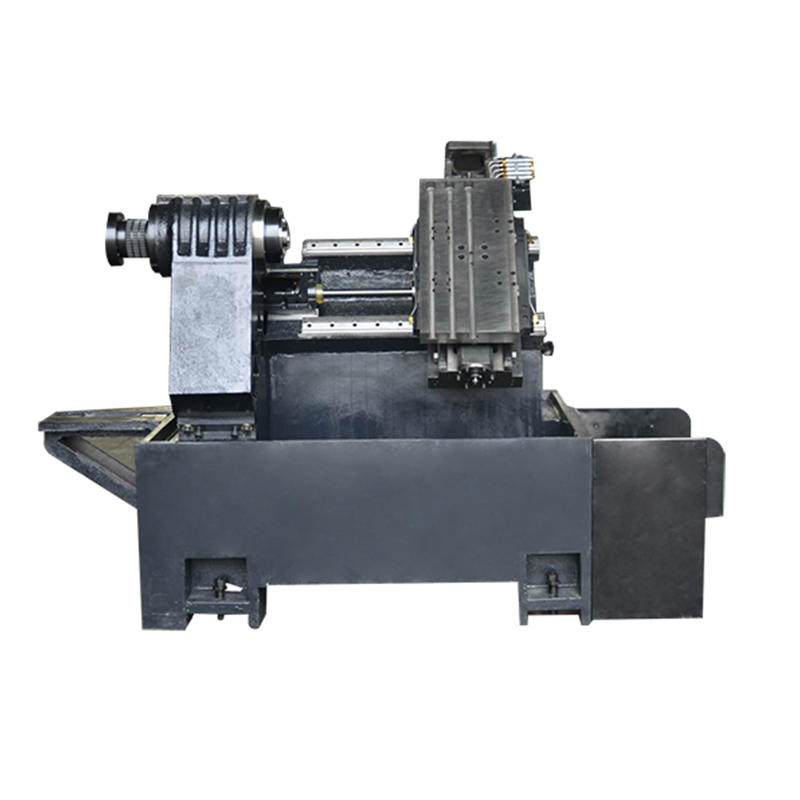

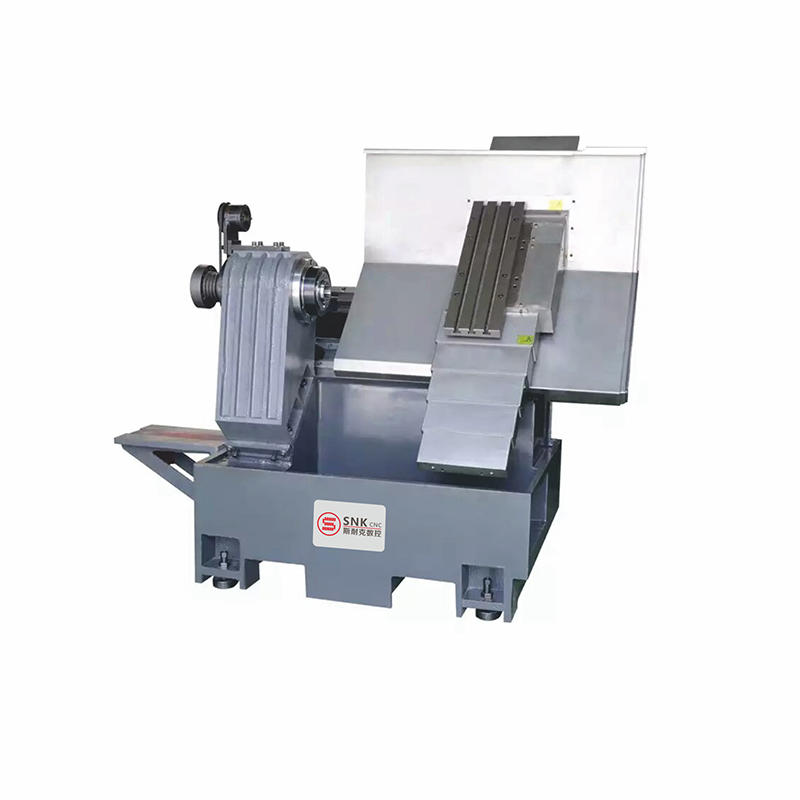

.剛性好,操作排渣方便;高強度,床身傾斜45度,床身采用優質樹脂砂250號鑄鐵,軸承座300號球磨鑄鐵,并經退火、時效、定型等工藝處理,保證機床的剛性,穩定性和抗震性。更好的杜絕了溫差大形變的問題。大托板和工作臺斜置,使得機床的操作和排渣更方便,移動速度更佳,并且占地面積小有很好的宜人性。

采用優美的全防護內防護罩,更好的保證了機器的漏水,更完善的防治了機器的絲桿,導軌,軸承進水,進渣。有效的減小機器的故障率和培加機器的使用壽命。

高精度,高剛性, 重負荷主軸。主軸采用原裝臺灣進口普森主軸, 經工程力學分析取得最佳的跨度配置,配合獨有的迷宮式防水設計和散熱片主軸箱設計,可達到最佳的防水,防熱,防塵效果,主軸軸承為前三后二排列,配合主

伺服電機更能承受較強沖擊。保證了硬料切削和鉆打大孔時的游刃。

高剛性,高精度,高速度的臺灣原裝上銀或銀泰P級線性滑軌, C3級精密滾珠絲杠,日本NSK或FAG絲桿專用軸承。絲杠兩端裝配時采用預拉方式,抗撞擊力和剛性更高;兩軸傳動由日本原裝安川伺服與精密絲杠通過彈性連接器直

連,受力情況好, 重復定位精度高,軌道與軌道之間計算最佳跨度距離, 配合自動潤滑系統,阻力小,剛性高,噪音小,位移速度可達18-30m/min , 縮短加工時間。

液壓站采用臺灣變量泵,液壓電機,電子閥并加裝風冷裝置,噪音小,油溫低,確保機器24小時運轉。

機床報警燈采用三色LED節能燈,讓用戶在遠處就能掌握個機器的工作狀態。大功率水泵的沖擊,更好的保證的工件的冷卻更好的延長的刀具的壽命。


項目Technical Data

單位Unit

SNK-36

主軸The Spindle

主軸端部型式Spindle end type


A2-4

主軸通孔直徑Spindle through hole diameter

mm

Φ36

最大通過棒料直徑Maximum through bar diameter

mm

Φ35

床身最大回轉直徑Maximum turning diameter of the   bed

mm

Φ300

刀臺板與主軸中心高度Knife platen and spindle center   height

mm

50

移動范圍Moving Range

X軸行程X-axis path

mm

700

Z軸行程Z-axis path

mm

260

最小移動范圍Minimum movement range

mm

0.001

快速移動速度Fast moving speed

m/min

18-28

加工范圍Processing Range

床身上最大回轉直徑Maximum turning diameter on the   bed

mm

300

過工作臺直徑Through the table diameter

mm

50

最大加工棒料Maximum processing bar

mm

35

電機Motor

主電機功率Main motor power

KW

3.7

X/Z電機功率X/Z motor power

KW

0.85

其他Other

床身結構Bed structure


?45

重復定位精度,橢圓度,旋轉跳動Repeat positioning accuracy,   ellipticity, rotation

mm

0.003

整機總功率/實際使用功率Total power / actual power

KW

6.5kW/2.5kW

外形尺寸(長*寬*高)Dimensions (length * width *   height)

mm

1920*1250*1650

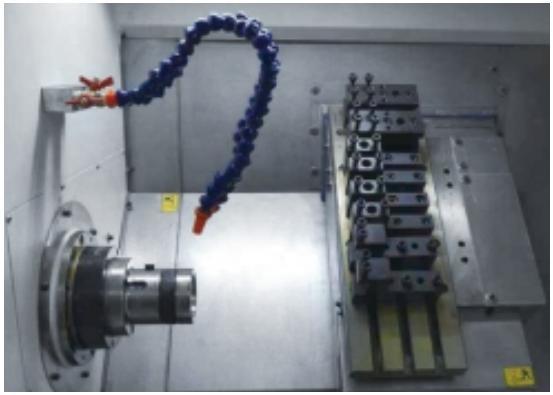

刀具The cutting tool

刀架最大裝刀量Maximum amount of tool holder

T

根據產品而定Depending on the product

外圓刀,切斷刀尺寸Outside circular knife, cutting   knife size

mm

16/20

內孔鏜刀,延長桿Inner bore boring tool,   extension bar

mm

16/20
