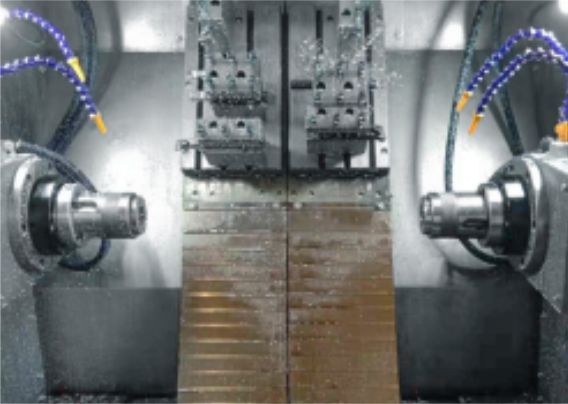

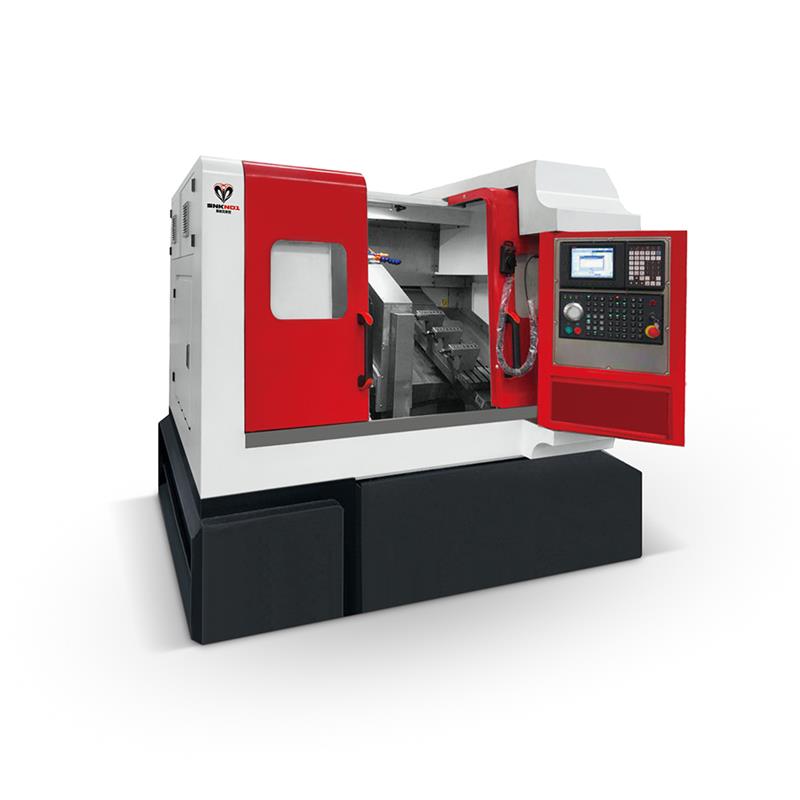

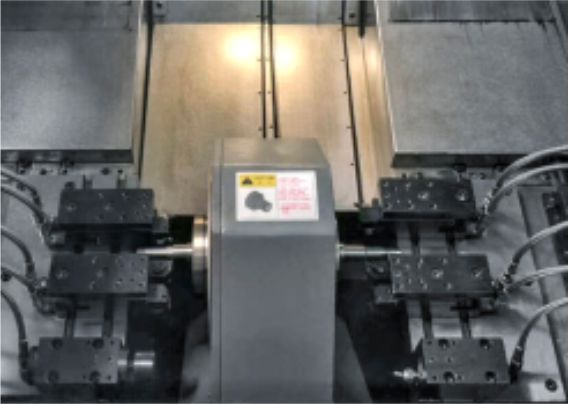

雙頭車數控車床
．適用于重負荷連續切削，可保持穩定的高精度和優質的表面光潔度。
．剛性好，操作排渣方便；高強度，床身傾斜45度，床身采用優質樹脂砂250號鑄鐵，軸承座300號球磨鑄鐵，并經退火、時效、定型等工藝處理，保證機床的剛性，穩定性和抗震性。更好的杜絕了溫差大形變的問題。大托板和工作臺斜置，使得機床的操作和排渣更方便，移動速度更佳，并且占地面積小有很好的宜人性。
．采用優美的全防護內防護罩，更好的保證了機器的漏水，更完善的防治了機器的絲桿，導軌，軸承進水，進渣。有效的減小機器的故障率和培加機器的使用壽命。
．高精度，高剛性， 重負荷主軸。主軸采用原裝臺灣進口普森主軸， 經工程力學分析取得最佳的跨度配置，配合獨有的迷宮式防水設計和散熱片主軸箱設計，可達到最佳的防水，防熱，防塵效果，主軸軸承為前三后二排列，配合主
伺服電機更能承受較強沖擊。保證了硬料切削和鉆打大孔時的游刃。
．高剛性，高精度，高速度的臺灣原裝上銀或銀泰P級線性滑軌， C3級精密滾珠絲杠，日本NSK或FAG絲桿專用軸承。絲杠兩端裝配時采用預拉方式，抗撞擊力和剛性更高；兩軸傳動由日本原裝安川伺服與精密絲杠通過彈性連接器直
連，受力情況好， 重復定位精度高，軌道與軌道之間計算最佳跨度距離， 配合自動潤滑系統，阻力小，剛性高，噪音小，位移速度可達18-30m/min , 縮短加工時間。
．液壓站采用臺灣變量泵，液壓電機，電子閥并加裝風冷裝置，噪音小，油溫低，確保機器24小時運轉。
．機床報警燈采用三色LED節能燈，讓用戶在遠處就能掌握個機器的工作狀態。大功率水泵的沖擊，更好的保證的工件的冷卻更好的延長的刀具的壽命。
項目Technical Data | SNK-J72P | SNK-J130P | |
主軸The Spindle | |||
液壓夾座Hydraulic holder | 最高轉速Maximum speed | 280rpm | 280rpm |
主軸馬達功率Spindle motor power | 5.5KW | 3.7KW | |
電器參數Electrical parameters | X/Z軸伺服馬達功率X/Z axis servo motor power | 1.52KW/1.5KW | 1.0KW/1.0KW |
床身上回轉直徑Swing diameter on the bed | 350mm | 250mm | |
加工范圍Processing range | 托板上回轉直徑Swing diameter on pallet | 100mm | 100mm |
最佳加工直徑Optimum machining diameter | 8-100mm | 5-70mm | |
最大加工長度Maximum machining length | 300mm | 150mm | |
工作長度范圍Working length range | 300mm | 50-450mm | |
重復定位精度Repeated positioning accuracy | 0.003mm | 0.003mm | |
精度范圍Precision range | X/Z軸移動速度X/Z axis movement speed | 800/300mm | 800/150mm |
X/Y軸移動量及速率X/Y axis movement and velocity | X/Z最快移動速度X/Z fastest moving speed | 28/28m/min | 28/28m/min |
最大輸入功率Maximum input power | 7.5KW | 5.5KW | |
外形尺寸Overall dimensions | 2600*1600*2000mm | 2200*1600*1900mm | |
標準配置附件表Standard configuration attachment table | 機器重量Machine weight | 3000kg | 2500kg |
數控系統CNC system | 臺灣系統Taiwan system | 臺灣系統Taiwan system | |
主軸伺服電機Spindle servo motor | 安川/臺達Yaskawa / Delta | 安川/臺達Yaskawa / Delta | |
X/Z伺服電機X/Z servo motor | 安川/臺達Yaskawa / Delta | 安川/臺達Yaskawa / Delta | |
絲桿Screw | 上銀/銀泰C3級Shangyin / Yintai C3 | 上銀/銀泰C3級Shangyin / Yintai C3 | |
導軌Guide | 上銀/銀泰P級Shangyin / Yintai P class | 上銀/銀泰P級Shangyin / Yintai P class | |
床身斜度Bed slope | 45度45 degrees | 30度30 degrees | |
機架Frame | 樹脂砂鑄件/鋼件Resin sand casting / steel | 樹脂砂鑄件/鋼件Resin sand casting / steel | |
送料裝置(選配）Feeding device (optional) | 一套One set | 一套One set | |
接料裝置(選配）Feeding device (optional) | 一套One set | 一套One set | |
排削機(選配）Cutting machine (optional) | 鏈條式排削機Chain type cutting machine | 鏈條式排削機Chain type cutting machine | |
鐵削斗(選配）Iron bucket (optional) | 小型手推鐵銷斗Small hand push iron bucket | 小型手推鐵銷斗Small hand push iron bucket | |
