數控加工 | 蝸桿參數計算公式

分享到:

加工導程=6.3×3.1416=19.79mm 模數*派

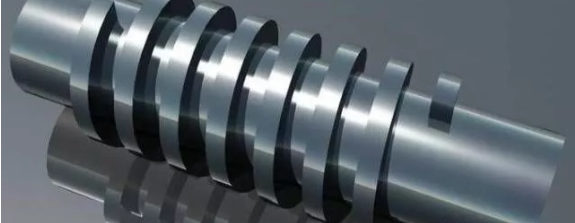

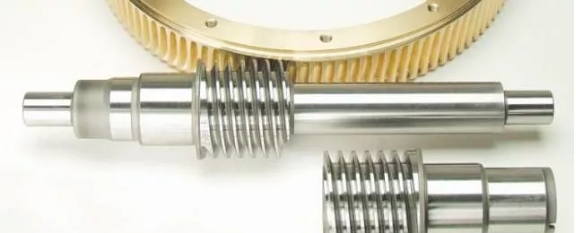

蝸輪、蝸桿的計算公式:

1,傳動比=蝸輪齒數÷蝸桿頭數

2,中心距=(蝸輪節徑+蝸桿節徑)÷2

3,蝸輪吼徑=(齒數+2)×模數

4,蝸輪節徑=模數×齒數

5,蝸桿節徑=蝸桿外徑-2×模數

6,蝸桿導程=π×模數×頭數

7,螺旋角(導程角)tgB=(模數×頭數)÷蝸桿節徑


蝸桿導程=π×模數×頭數

模數=分度圓直徑/齒數

頭數是說螺桿上螺旋線的條數;

模數是指螺桿上螺旋線的大小,也就是模數越大螺桿上的螺旋線就越“柱裝”(就是比較大,比較結實的意思)

直徑系數是指螺桿的粗細。

模數:齒輪的分度圓是設計、計算齒輪各部分尺寸的基準,而齒輪分度圓的周長=πd=z p,于是得分度圓的直徑

d=z p/π

由于在上式中π為一無理數,不便于作為基準的分度圓的定位.為了便于計算,制造和檢驗,現將比值p/π人為地規定為一些簡單的數值,并把這個比值叫做模數(module),以m表示,即令

其單位為mm.于是得:

模數m是決定齒輪尺寸的一個基本參數.齒數相同的齒輪模數大,則其尺寸也大.為了便于制造,檢驗和互換使用,齒輪的模數值已經標準化了.



建筑模數

建筑模數指建筑設計中選定的標準尺寸單位。它是建筑設計、建筑施工、建筑材料與制品、建筑設備、建筑組合件等各部門進行尺度協調的基礎。就象隨便來個尺寸,建筑構件就無法標準化了,難統一。

基本模數的數值規定為100mm,以M表示,即1M= 100mm。導出模數分為擴大模數和分模數,擴大模數的基數為3M,6M,12M,15M,30M,60M共6個;分模數的基數為1/10M,1/5M, 1/2M共3個.使用3M是《中華人民共和國國家標準建筑統一模數制》中為了既能滿足適用要求,又能減少構配件規格類型而規定的。
