G04指令用于暫停進給,其指令格式是:G04 P____ 或G04 X(U)____暫停時間的長短可以通過地址X(U)或P來指定。其中P后面的數字為整數,單位是ms;X(U)后面的數字為帶小數點的數,單位為s。有些機床,X(U)后面的數字表示刀具或工件空轉的圈數。
該指令可以使刀具作短時間的無進給光整加工,在車槽、鉆鏜孔時使用,也可用于拐角軌跡控制。例如,在車削環槽時,若進給結束立即退刀,其環槽外形為螺旋面,用暫停指令G04可以使工件空轉幾秒鐘,即能將環形槽外形光整圓!
例如欲空轉2.5s時其程序段為:
G04 X2.5或G04 U2.5或G04 P2500;
G04為非模態指令,只在本程序段中才有效。G04指令可使刀具作暫短的無進給光整加工,以獲得圓整而光滑的表面。,用暫停指令使刀具作非進給光整切削,然后退刀,保證孔底平整。2)鏜孔完畢后要退刀時,為避免留下螺旋劃痕而影響表面粗糙度,應使主軸停止轉動,并暫停幾秒鐘,待主軸完全停止后再退刀。假如刀具夾頭帶有正反轉機構,可用暫停指令以暫停時間代替指定的距
G04指令可使刀具作暫短的無進給光整加工,以獲得圓整而光滑的表面。一般用于下列情況:1)加工盲孔時,在刀具進給到規定深度后;,用暫停指令使刀具作非進給光整切削,然后退刀,保證孔底平整;2)鏜孔完畢后要退刀時,為避免留下螺旋劃痕而影響表面粗糙度,應使主軸停止轉動,并暫停幾秒鐘,待主軸完全停止后再退刀;3)用絲錐攻螺紋時。假如刀具夾頭帶有正反轉機構,可用暫停指令以暫停時間代替指定的間隔,待攻螺紋完畢,絲錐退出工件后;再恢復機床的動柞指令。地址碼X或P為暫停時間,其中X后面可用帶小數點的數,單位為s,如G04 X5表示在前一程序執行完后,要經過5s以后,后一程序段才執行。地址P后面不答應用小數點,單位為ms。如G04 P1000表示暫停1s。1)程序在執行到某一段后,需要暫停一段時間,進行某些人為的調整,這時用G04指令使程序暫停,暫停時間一到,繼續執行下一段程序。

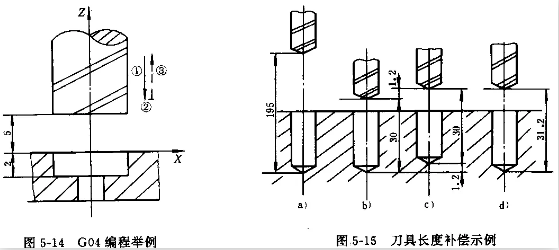

例如,圖5-14為锪孔加工,孔底有表面粗糙度要求。程序如下:
