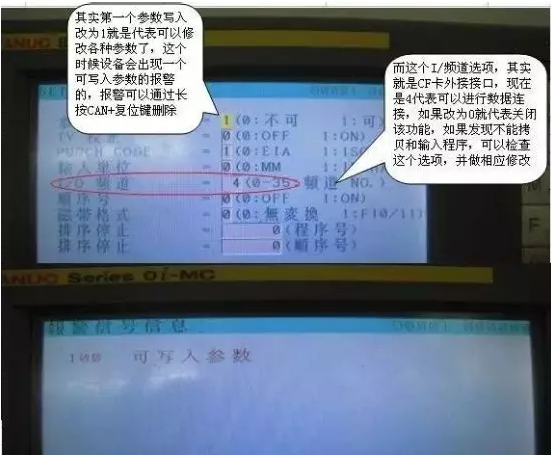

第三行選項,輸入單位,其實就是0讓你選擇公制單位(毫米),1就是英制單位(英寸),這玩意千萬別亂改啊,不然東西全部要干廢,了解下就行

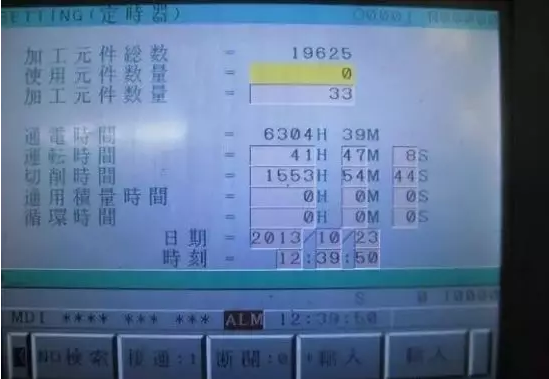

在上圖的參數寫入界面,直接按面板的翻頁鍵,大概翻2頁左右,就會出現這個界面,很多吧友問過,如何修改設備的時間,和日期等等東西,其實就是在這個界面上修改(光標移動到具體數字上修改就行),大家可以試試(上面的內容都是中文,相信大家都能看懂,)

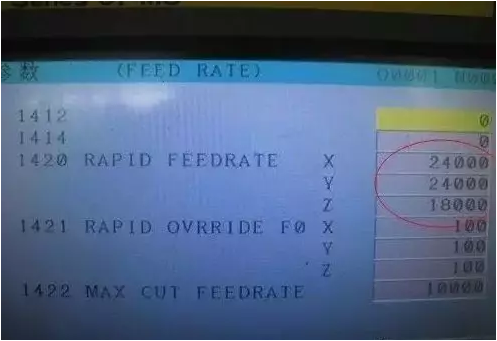

參數界面的 1420#參數,這個參數應該是比較實用的,就是設備各軸的快速移動速度,即GOO在100%倍率下得移動速度。例如現在圖片內XYZ各軸的移動速度就是X軸24米,Y軸24米,Z軸18米,一般線軌的設備打這么快沒問題,如果是矩形導軌還是不要開那么快。
很多參數大家不要隨意去改,都是出廠參數,大家可以了解下,要改得話也請記錄好修改前的數據。
這幾個參數曾經改過,因?yàn)楫?dāng)時一臺加工中心設備的X軸移動時有異響,然后檢查發現X軸絲桿軸承需要更換,而日本的NSK軸承倉庫沒有庫存,X軸移動時空跑得負載都在50%多,所以就把參數減半,降低了X軸移動速度,降低X軸軸承的磨損速度,后來軸承買到后又改回來了。

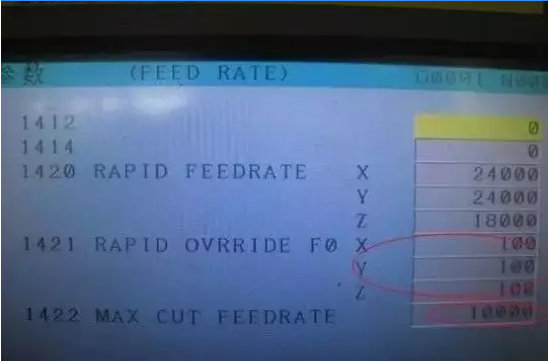

1421#就是設備各軸在0%倍率下的快速移動速度,這個其實一般不需要調整什么。
1422#就是最大切削進給速度(各軸通用的),就是我們F值能設定的最大值。其實這個值就是一個上限值。

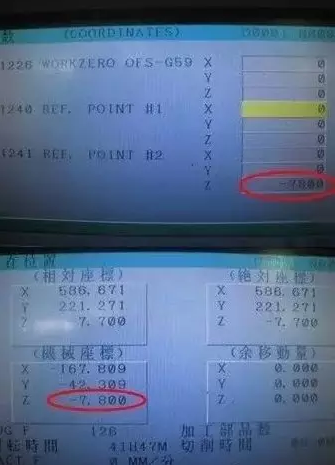

1241#參數,這個參數十分實用,就是機床第二原點設定,一般設備的第二原點就是它的換刀原點,很多設備加工中為提高效率,節省時間,X坐標值和Y坐標值是不設定的(某種特殊情況下要設定,以后會講到,牽涉到后面的參數,后期再講),即可在任意位置換刀,但是Z值是一定要設定的,這個位置關系到刀臂卡口和刀具卡緊的位置,圖中紅色圓圈內的數字-7800就是設備第二原點Z值坐標,該設備換刀時它的Z軸機械坐標一定是與該參數數據相對應的(如下圖紅色圓圈內所示),大家可以在自己設備換刀的時候,翻看下,了解下。
然后,這個1241#參數Z軸坐標值一般在什么情況下要調整呢?
例如:
1.相對編碼器回零的設備(即常說的撞塊擋板式回零),在更換感應開關后,需要重新設定該參數。
2.絕對編碼器回零的設備(絕對編碼器回零與相對編碼器回零的設備的區別就是,開機后可以不用回零,直接加工,因?yàn)樵c(diǎn)坐標已經通過絕對值的方式,通過電池儲存在CNC里),在重新設定Z軸機械坐標原點后,也要相應的修改該參數。
3.設備誤操作,Z軸撞機后,導致Z軸換刀點變化,需要重新設定該參數(其實就是表現在Z軸撞了后,換刀的聲音異響,其實這時候換刀點已經產生偏移,久而久之就容易傷刀臂和刀具)。
4.換刀故障,經過檢查發現換刀原點跑動后,也要重新設定該參數。

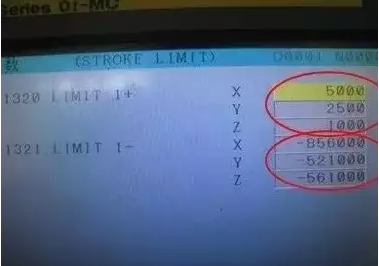

1320#參數,就是我們常說的設備回零軟限位位置,是個保護位置,這是個正方向的位置。
1321#參數,就是設定我們各軸絲桿長度,即XYZ3軸能行走的最長距離,例如根據圖片中的數字,我們可以知道該設備X軸行程為850,Y軸行程為520,Z軸行程為560,一般我們?cè)谠O(shè)定該參數時會多設1毫米,作為設備-方向超程報警位置。

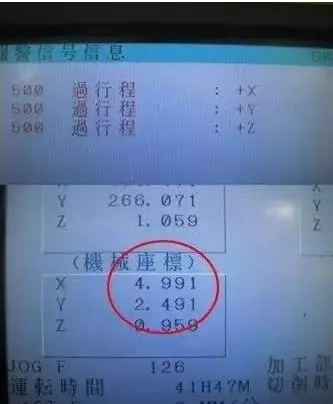

看吧,我試著吧3軸用手輪搖到他們正方向超程的位置,這個時候去看機械坐標,這個坐標值一般都不會超過我們1320#設定的參數值,同理負方向也是一樣。
如果在100%倍率下快速移動可能會超過1320#參數設定的數值,同樣也會出現報警,不過再出現報警就是硬超程了,比較麻煩,不過一般設備都配備相關的超程解除按鍵。
接著上圖的的1320#和1321#參數聊下。
很多朋友可能會說既然這是廠家設定好了得參數,我們都不能動啊,樓主和我們說了和沒說一樣,我們根本不能改。
其實,有時候這些參數是要活學活用的,這樣我們工作會更有效率,更簡潔。
例如1320#參數,相對編碼器回零的設備(即常說的撞塊擋板式回零),有時候經常會出現每次回零都超程,回零回不好的現象,如果要拆下來修撞塊,非常麻煩,而且修完還要修改坐標原點。例如X方向回零老是顯示+方向超程,這時候我們其實可以完全把1320#參數的X值對應的改大一點,例如上圖的5000,我們可以把它改到8000,試下回零,不行,再改到10000試試,一般都能成功回零,成功回零后把參數改回5000就行,不影響正常工作,因?yàn)樽矇K式的內部卡簧經常因?yàn)檫M(jìn)水,進了鐵屑會導致回零時卡死,但是可能你回次零,撞動它,它又好了,改這個參數要注意,如果你多次改大回零位置參數一直沒效果,最后直接硬超程了,就不要嘗試這種方法了,把參數改回來,把撞塊拆下來修吧。
